系統概述

X-RAY檢測設備是在高壓電的作用下，X 射線發射管產生X射線經過測驗樣品（如 PCB板、SMT等），再依據樣品材料自身密度與原子量的不同，對X射線有不同的吸收量而在顯示器產生不同影像。

系統組成

X-RAY檢測設備主要由X射線管、影像接收裝置（相機）、機械結構、軟件以及工控機等組成。影像接收裝置能夠捕捉到穿過樣板的X射線并轉換為能夠呈現在運用者眼前的圖畫，如能夠清晰的看到圖畫的BGA 焊點、瑕疵以及鑄件的裂紋等缺點。機械結構決定X射線檢測儀的丈量行程以及運用的便捷性等。軟件可以增強成像圖像、主動判定缺陷等等。工控機是控制中心，通過接收影像，用軟件控制機械結構運動。

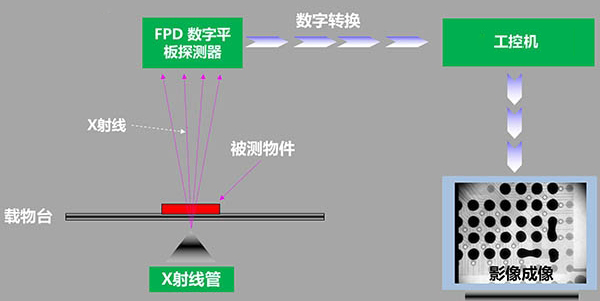

工作原理

X-RAY檢測設備內部設置有探測器升降機構，位于相機的下方；設置有承載平臺機構，下方設置有X RAY發射器升降機構（一側為工控機）。工作中，通過高壽命大功率數字光管和高清平板探測器，工控機對X軸、Y軸、R軸、Z軸調節驅動，實現對指定區域的檢測，達到能夠清楚判斷被測件狀況。

系統需求

在X-RAY檢測設備中，作為整個檢測過程的“大腦”，工控機的配置應滿足如下需求：

1、對多運動軸進行精確控制，所有動作、信號、硬件狀態實時監測，并呈現在軟件操作界面上。

2、極佳的圖形處理能力，實時顯示檢測數據及判定結果，同時保存檢測圖像與原始圖像。

3、可搭配多種操作系統，滿足不同集成商部署軟件要求

4、I/O接口豐富，可外接各類外設并支持彈性擴展

5、穩定可靠、易于維護

解決方案

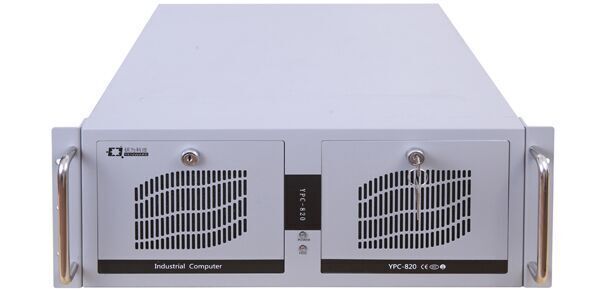

YPC-820內部系統結構采用大功率風扇直接對系統進行散熱，具有良好通風散熱性能；可以裝配工業冗余電源或者工業ATX單電源，可保證系統長時間無故障運行。板載顯卡、網口、M.2、USB3.0、COM、PCIE、PCI、SATA等資源，能夠輕松連接各外接設備，完成對影像的采集、處理，實現圖像匯總、控制和存儲等功能。

產品特點：

1、YPC-820采用高強度金屬鋼板外殼，堅固耐用，經過嚴格的振動和沖擊實驗，可在復雜環境下正常運行。

2、搭配的工業主板全部采用工業級元器件，滿足7*24小時運行要求。

3．可以搭配B75/H81/H110/H170/Q370/Q570等芯片組，支持Intel?第2/3/4/6/7/8/9/10/11代 酷睿?i3/i5/i7&奔騰處理器&賽揚處理器，滿足客戶各檔CPU需求。

4、提供多個擴展插槽，可以擴展運動控制卡，數據采集卡和通訊卡，也包括高速的視頻卡和網卡等。

5、支持VGA/HDMI/DP等接口，可多重滿足客戶的圖像分析、處理需求。

研為工控機可提供不同的外形、處理器、存儲和I/0配置，能夠住在復雜工業環境下長時間不間斷穩定工作，具備高性能、高集成、高擴展性以及長期供貨的特點。十五年來，研為持續為客戶提供高性價比的產品和技術服務，在工業自動化、機器視覺、自助終端等領域積累了豐富的經驗和成功案例。
