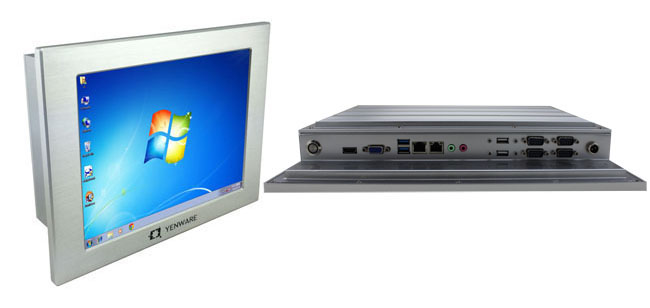

工業平板電腦是工控機的一種，為一體機結構，主機、液晶顯示器、觸摸屏集為一體。具備觸摸功能、堅固、防振、寬溫、I/O接口豐富等特點，使用戶與機器之間溝通、傳達、輸入、接受信息更方便快捷，起到簡化工作、提高效率的作用，是人機界面的最佳解決方案。目前，工業平板電腦已廣泛于自助終端、醫療儀器、工業控制、自動化設備、電信、電力、網絡、軌道交通等領域。
工業平板電腦常用的觸摸屏有電容觸摸屏、電阻觸摸屏、紅外觸摸屏等，不同的觸摸屏使用環境各不相同，定向系統也各不相同。其中電阻觸摸屏可分為四線電阻屏和五線電阻屏。
電阻觸摸屏是通過壓力感應原理來實現觸摸控制，將矩形區域中觸摸點(X,Y)的物理位置轉換為代表X坐標和Y坐標的電壓。電阻觸摸屏是薄膜加玻璃的結構，薄膜和玻璃相鄰的一面上均涂有ITO（納米銦錫金屬氧化物）涂層，ITO具有很好的導電性和透明性。當觸摸操作時，薄膜下層的ITO會接觸到玻璃上層的ITO，經由感應器傳出相應的電信號，經過轉換電路送到處理器，通過運算轉化為屏幕上的X、Y值，而完成點選的動作，并呈現在工業平板電腦的屏幕上。
四線電阻屏
四線電阻屏的兩層ITO工作時每層均增加5V恒定電壓：一個豎直方向，一個水平方向。
五線電阻屏
五線電阻屏的基層把兩個方向的電壓場通過網絡都加在玻璃的導電工作面上，可以理解為兩個方向的電壓場分時工作加在同一工作面上，而外層鎳金導電層只僅僅用來當作純導體，有觸摸后分時檢測內層ITO接觸點X軸和Y軸電壓值的方法測得觸摸點的位置。五線電阻觸摸屏內層ITO需四條引線，外層只作導體僅僅一條，觸摸屏得引出線共有5條。
電阻屏特點是解析度高，高速傳輸反應。 表面硬度高，減少擦傷、刮傷及防化學處理，可以用任何物體來觸摸，適合工業控制領域。一次校正，穩定性高，永不漂移。
注意事項
由于電阻觸摸屏由于需要一定的壓力，長時間工作容易造成表面材料的磨損，或者上下兩層失去彈性而造成接觸不良的問題出現，從而影響產品的正常使用周期。此外，電阻屏復合薄膜的外層采用塑膠材料，太用力或使用銳器觸摸可能劃傷整個觸摸屏而導致工業平板電腦不能工作。不過在限度之內，劃傷只會傷及外導電層，外導電層的劃傷對于五線電阻屏來說沒有關系，而對四線電阻屏來說是有影響的，故工業平板電腦若使用電阻屏應采用五線電阻屏。
